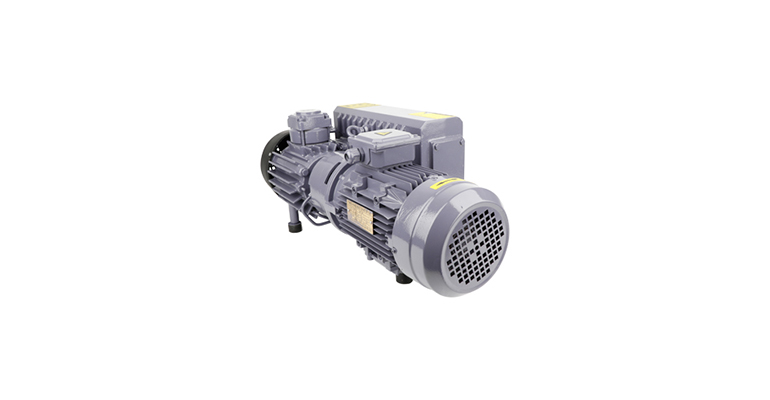

今天，小编主要介绍一下旋片真空泵在变频器中的应用相关内容。旋片真空泵是油封式旋片真空泵，是获得真空的基本设备。旋片真空泵吸气口安装有金属丝网的粗过滤器，能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止真空泵油返入被抽系统。泵由空气冷却。真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。

真空泵是一种旋转式变容真空泵，须有前级泵配合方可使用。其作用就是从真空室中抽除气体分子，降低真空室内的气体压力，使之达到要求的真空度。在较宽的压力范围内有较大的抽速，对被抽除气体中含有灰尘和水蒸汽不敏感。真空泵分类广泛，主要有RH系列单级旋片真空泵、C系列双级旋片真空泵、D系列双级旋片真空泵等系列。

真空泵广泛用于塑料机械、农药化工、染料化工、砖瓦机械、低温设备、造纸机械、医药化工、食品机械、工业电炉、电子行业、真空设备、化肥、冶金、石油、矿山、地基处理等领域。真空泵作用就是从真空室中抽出气体分子，降低真空室内的气体压力，使之达到要求的真空度。

真空泵的负载问题如何解决？

真空泵的负载随着真空度的增加而减小，在容器内空气阻力大时，真空泵往往工作在过载状态，随着真空度的增加，电流下降，电机正常工作。当容器密封正常时，电机在过载状态下工作时间短，不会造成烧电机的事情发生；当容器密封下降时，电机在过载状态下工作时间延长，时有烧电机现象发生。

为解决泵过载的问题，传统上采用以下方法：

1、采用机械式自动调压旁通阀。

旁通阀安装在罗茨真空泵的出口和入口之间的庞统管路上。此阀控制泵出入口之间的压差不超过额定值。当压差达到额定值时，阀门靠压差作用自动打开，使罗茨真空泵出口和入口相通，使出入口之间的压差迅速降低，这时罗茨真空泵在几乎无压差的负荷下工作。当压差低于额定值时，阀自动关闭，气体通过罗茨真空泵由前级泵抽走，带有旁通溢流阀的罗茨真空泵可以与前级泵同时启动，使机组操作简单方便。

2、采用液力联轴器

采用液力联轴器也能防止泵的过载现象发生，使泵可以在高压差下工作。液力连轴器安装在泵和电动机之间。在正常工作状态下，液力联轴器由电动机端向泵传递额定力矩。罗茨真空泵的最大压差由液力联轴器所传递的最大转矩来决定，而液力联轴器的最大转矩由其中的液体量来调节。当泵在高压差下工作或前级泵同时启动时，在液体联轴器内产生了转速差即滑动，只传递一定的力矩，使泵减速工作。

3、采用真空电气组件控制泵入口压力

在罗茨真空泵的入口管路处安装真空膜盒继电器或电接点真空压力等压力敏感组件。　　

为了保护电机，部分旋片真空泵厂家采用变频器，用电流互感器和电流变送器检测电机的实际电流，然后将转换后的模拟量信号输入变频器，让变频器做PID运算，从而控制电机的电流和电机的转速，最后达到保护电机的目的。

无论容器的密封性能好坏，变频器不需要任何外围辅助设备情况下，均可以控制电机电流在电机额定值以内，且控制范围内可以任意调整，控制精度达到±1%。在此基础上，使旋片真空泵以最高效率运行，以最快速度到达设定的真空度。同时变频器还可以快速识别真空泵堵转电流和负载电流。当真空泵因机械原因堵转时，能够立即识别并报警停机，防止故障进一步扩大。

进口旋片真空泵在变频器中的应用，不仅在成本上省去了传统的机械防过载装置，同时简化了变频控制电路，综合效益大幅度提高。在实际使用中，获得了真空泵生产厂家的一致好评。
