旋片真空泵在真空送料中的应用

本文涉及一种真空送料装置。粉状物料细度细,容重小,流动性强,易跑料,易冲料。粉状物料的输送或是人工送料或是真空送料。人工送料劳动强度大,生产效率低下,对工作人员的身体健康也造成一定的危害。传统的真空送料计量不准确,送料精度有待提高,在需要同时进行多组分物料输送时,无法对物料进行充分混合,送料质量有待提高。根据上述提到的问题,经过多次研究,东莞市普诺克真空科技有限公司给客户提供一种关于旋片真空泵在真空送料的应用解决方案,以解决上述技术问题。

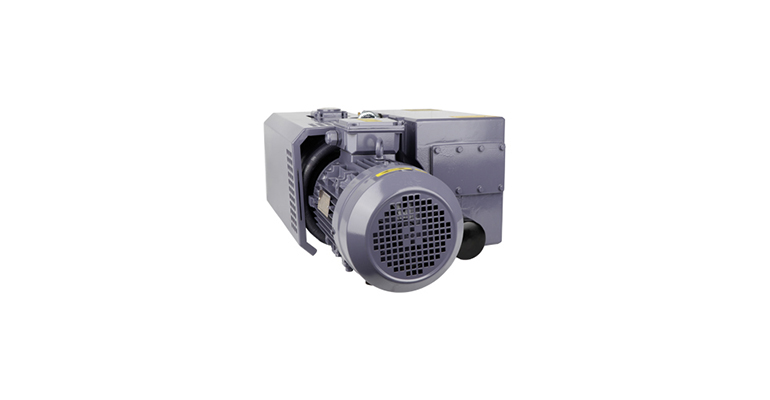

旋片真空泵


真空抽料是通过旋片真空泵抽真空,在管道内形成真空,通过压力差,将物料通过真空管道从一个地方输送到另外一个地方。单位时间内要输送的物料的量决定真空泵的抽速,输送物料的重量密度决定需要的真空度。



罗茨风机在送料行业的应用也有,但是电机偏高,真空度偏差,主要是运行噪音和震动较大,影响工作环境。普诺克旋片真空泵的真空度和噪音值,都适合真空送料的需求,特别是无油无油,干净环保。



旋片泵的工作原理:旋片泵主要由定子、转子、旋片、定盖、弹簧等零件组成。其结构是利用偏心地装在定子腔内的转子(转子的外圆与定子的内表面相切两者之间的间隙非常小)和转子槽内滑动的借助弹簧张力和离心力紧贴在定子内壁的两块旋片,当转子旋转时,始终沿定子的内壁滑动。



两个旋片把转子、定子内腔和定盖所围成的月牙型空间分隔成A、B、C三个部分,当转子按图示方向旋转时,与吸气口相通的空间A的容积不断地增大,A空间的压强不断的降低,当A空间内的压强低于被抽容器内的压强,根据气体压强平衡的原理,被抽的气体不断地被抽进吸气腔A,此时正处于吸气过程。B腔的空间的容积正逐渐减小,压力不断地增大,此时正处于压缩过程。而与排气口相通的空间C的容积进一步地减小,C空间的压强进一步的升高,当气体的压强大于排气压强时,被压缩的气体推开排气阀,被抽的气体不断地穿过油箱内的油层而排至大气中,在泵的连续运转过程中,不断地进行着吸气、压缩、排气过程,从而达到连续抽气的目的。



排气阀浸在油里以防止大气流入泵中,油通过泵体上的间隙、油孔及排气阀进入泵腔,使泵腔内所有运动的表面被油覆盖,形成了吸气腔与排气腔的密封,同时油还充满了一切有害空间,以消除它们对极限真空的影响。



真空送料用旋片真空泵具备的优点主要有以下几点:



1、散料输送效率高,降低了包装和装卸运输费用;



2、输送配置灵活,使生产工艺流程更合理;



3、输送过程完全封闭,粉尘飞扬少,可实现环保要求;



4、能避免被输送物料的受潮、污损和混入其他杂物,保证了输送质量;



5、可将由数点集中的物料送往一处或由一处送往分散的数点,并实现远距离操作;



6、运动零部件少,维修保养方便,易于实现自动化。



通过对旋片真空泵在真空送料中的应用的分析,本文提出的真空送料装置,能够持续不断地进行上料,其安全可靠,劳动强度低,生产效率高,送料精度高。
