无论是在轮船还是游轮上，污水收集以及排放不可能像陆地那么的便捷，因此，需要采用真空系统来进行污水的收集和排放。通过选择真空系统在船舶污水系统中的应用，它可以用于船上生活污水系统（黑水和灰水）的驳运和处理。本文将对真空污水处理系统的基本原理及安装要点进行详细介绍和分析。

经过东莞市普诺克真空科技有限公司的研究分析，船舶污水处理真空系统运行条件有下面四个方面。

运行条件 ：

环境温度：3～50℃

正常电源供应：AC380V和AC220V

冲洗水：压力≥0.25MPa（若船上不能提供该压力的压力水，系统可自配水增压装置）

压缩空气：≥0.５MPa 管径：３／８＂（仅系统自配水增压装置时需要）

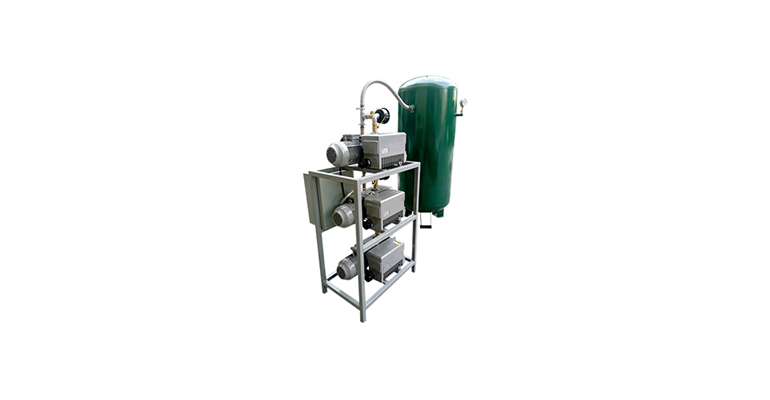

船上的污水来源主要在卫生间，因此，需要在各个卫生间连接一套真空系统，各卫生间的便器通过安装在地板下面的排污支管连接一起后与排污主管（立管）相连。排污主管的末端与真空泵机组相接。真空泵机组用来在排污支管和排污主管内产生系统所需的真空，并将进入的污水排放到集粪箱中去。便器内的污水进入排污支管，通过排污主管和真空机组排放到集粪箱。洗手盆内的灰水就依靠重力流向中间收集装置中，当装置的灰水满后，自动排放到排污管路中，并最终进入集粪箱中。

真空污水处理系统的基本原理

1.黑水驳运

真空系统是利用大气和真空驳运管之间的压差将污水及污物运送至中央收集处（收集柜或生活污水处理装置）。主要过程如下 ：

真空管与大便器中的排放阀连接，按下冲冼按钮，排放阀打开，大气压将污物压入管路中，使大便器排空。同时进水阀自动打开，冲洗大便器，并在排放阀关闭后使大便器内保持一定的水位。每次冲洗消耗的水量很少，只需1L左右 。

2.灰水驳运

灰水包括小便器冲洗水和浴室、水斗及舱室内疏排水等。它们先由重力式污水系统排至灰水阀，灰水阀由一个小收集柜和一个连接于真空管上的止回排水阀组成。收集柜中的灰水达到设定液位时，排放阀自动打开，压差将小收集柜中的污水经排放阀压入真空管。灰水阀可按照容积进行选择，以适应不同场所的需要。

将真空系统在船舶污水系统中的应用，我们需要注意真空管系的布置和安装过程中一些特殊要求，必须严格遵守，这样子才能避免系统无法运行。

1）在管路布置过程中，无法避免地会有局部管段需升高或降低。但要满足驳运时所需的压差，每根管路局部升高或降低的总和不得超过3m。

2）当支管要接入它上方的总管时，应从总管上部接入，必要时在支管上安装一个止回阀以防倒流。

3）支管应以45°的角度与总管连接。

4）当管路走向变化，弯管半径应大于两倍管径，或用两个45°的定型弯头。
